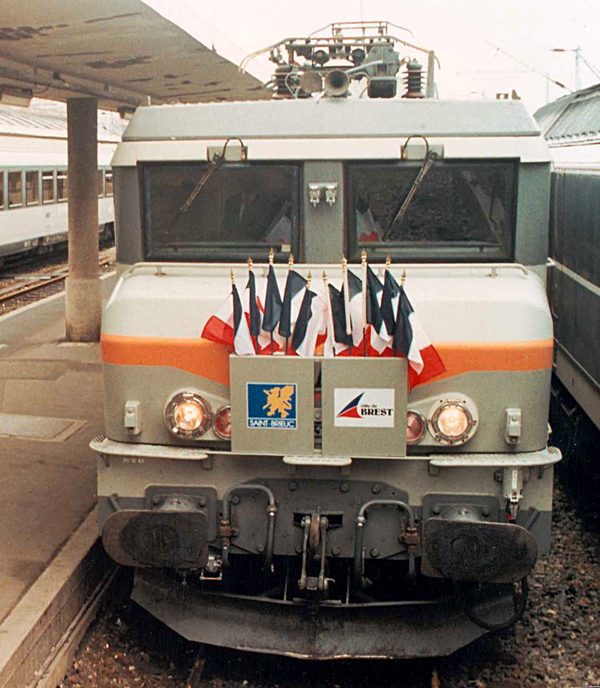

La locomotive inaugurale

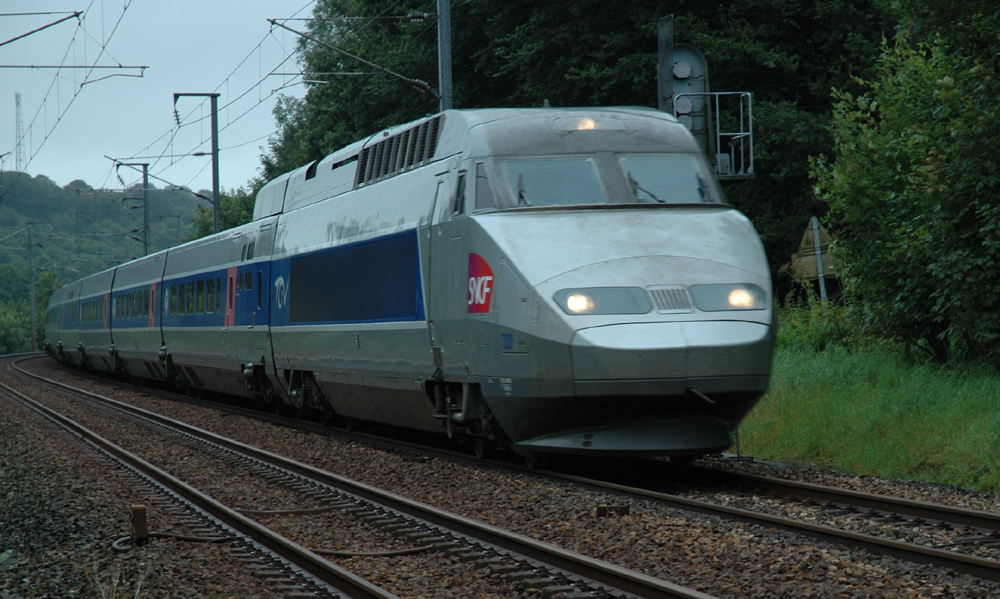

Le T.G.V. à Pont-Christ
Un TER "in situ"

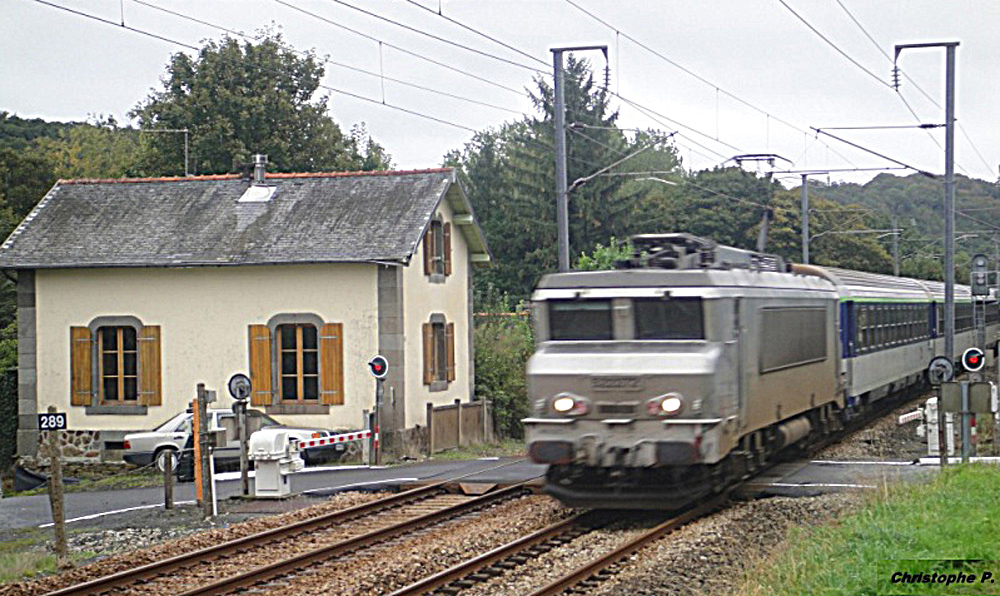

Train des pèlerins au PN

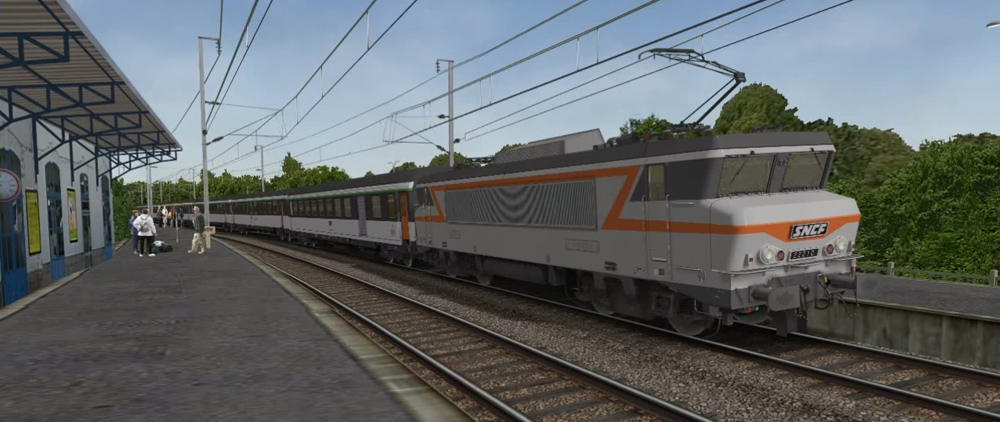

Le "Corail" à Landivisiau

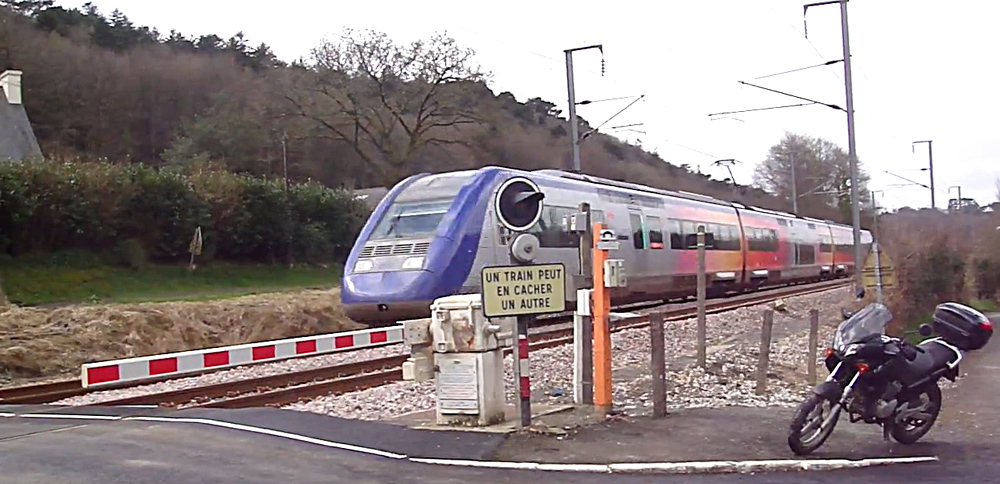

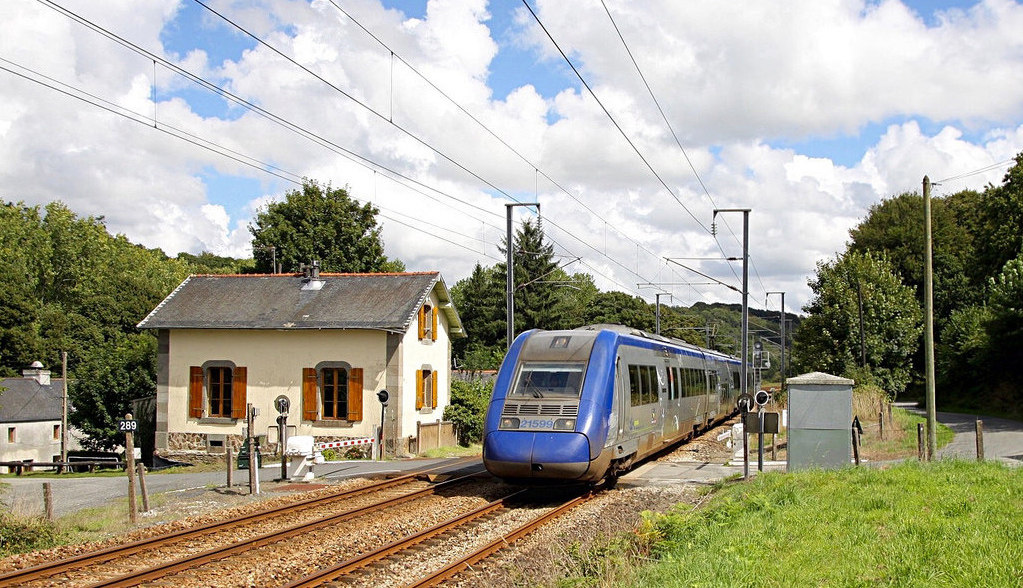

Le TER Z21500 au PN
La 040 TA    Pour le matériel de chantier, cf le document sur le travail des cheminots : la draisine
A propos de la vapeur, un peu de technique : la distribution Walschaerts

2 - Documents sonores
Sujets en lien avec ce chapitre:
- la construction du chemin de fer
- le travail des cheminots sur la voie
- le passage à niveau de Pont-Christ
- les autres passages à niveau.
3 - Annexes : coupures de presse
4 - Sources des informations



Les locomotives à vapeur



En 1865, à la création de la ligne, la première locomotive :

La nouvelle voie ferrée de Guingamp à Brest est inaugurée le 25 avril 1865. Auparavant, le voyage de Brest à Paris, en malle-poste plus rapide que la diligence, durait plus de 2 jours (53 heures exactement) avec, comme seule vraie halte, un repos de 5 heures à Alençon. Maintenant avec le train, on peut quitter Brest à 7 heures du matin pour atteindre Paris à 23h40, soit après 16 heures 40 de voyage à raison de 37 km/h de moyenne.

En première classe, le prix du billet est de 69,80 F ; en 2è classe de 52,35 F et en 3è classe de 38,40 F. Par comparaison, les prix en diligence étaient de 90,50 F, 85,50 F et 78,50 F pour les 3 classes.

Les locomotives qui tractaient ces trains étaient de type 120 : 1 essieu porteur à l'avant, 2 essieux moteur au centre, 0 essieu porteur à l'arrière.

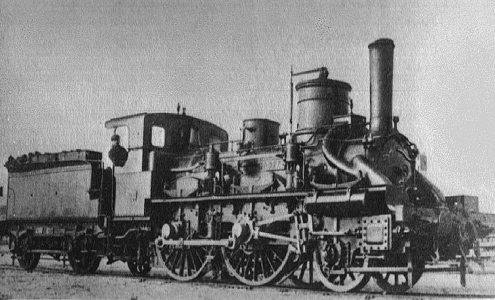

Locomotive de la Compagnie de l'Ouest - série 740 de 1860 - la première locomotive

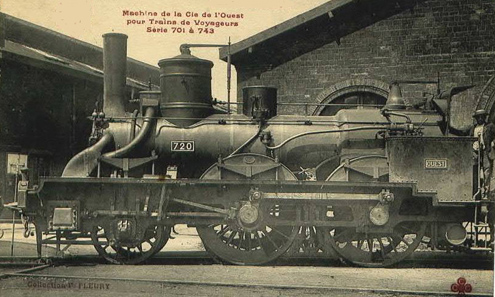

 Autre version


Felix Benoist
Le premier train, dessiné par Felix Benoist, au pied du château de La Roche en 1865
Cliquer sur le train pour voir l'ensemble du tableau.

Fermer X

Felix Benoist

Le premier train, dessiné par Felix Benoist, au pied du château de La Roche en 1865



Vers 1910 :



Une locomotive 230 "ten-wheels" ?  - Le réseau de l'Etat a racheté la Compagnie de l'Ouest en 1909. On se situe donc après cette année-là.



Une 231 ?

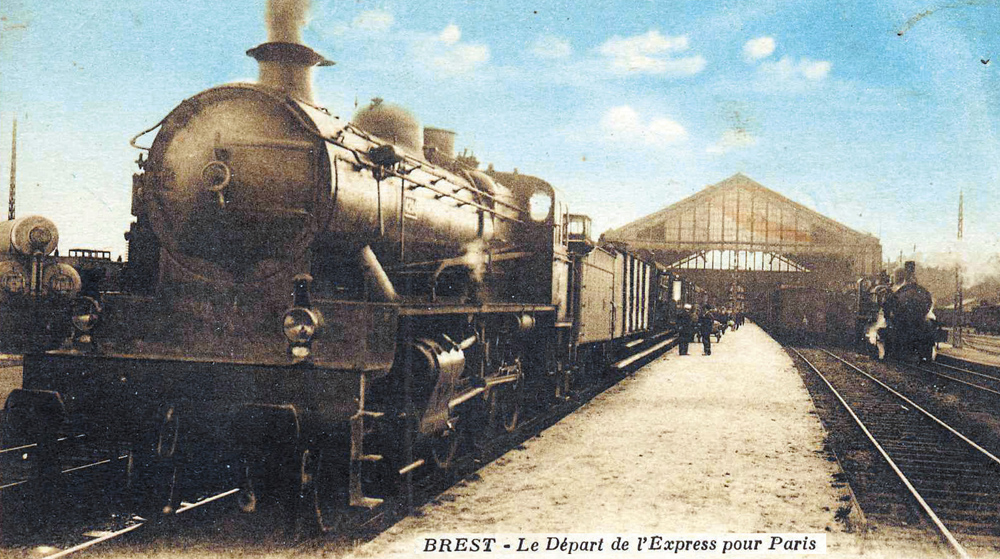

A partir de 1920, la Pacific 231 :

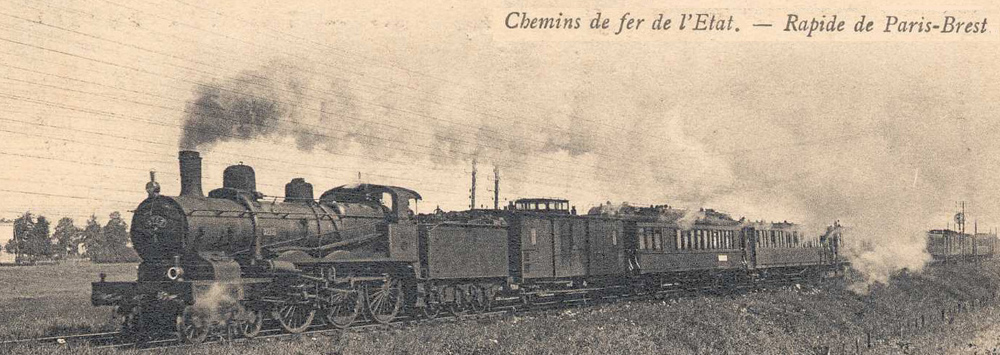

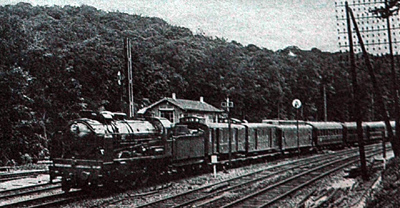

En 1936, au temps de la vapeur, un rapide Paris-Brest remorqué par une Pacific 231.500 près de Versailles.

Afin de faire face à l'augmentation de son trafic voyageur, le réseau de l'Administration des chemins de fer de l'État fit étudier en 1913 un modèle de Pacific inspiré des machines de la série 3501 à 3589 du PO construites en 1909. Le déclenchement des hostilités en 1914 retarda leur livraison qui ne sera en partie effectuée qu'après l'Armistice de 1918. La série comprenait 283 unités (État 231-501 à 231-783, renommées par la SNCF région Ouest en 231 C, 231 D, 231 F, 231 G, et 231 H).

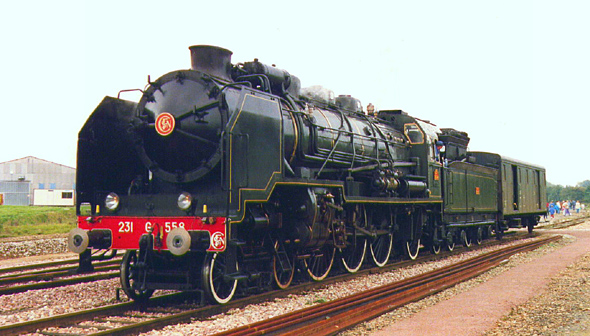

L'exemplaire ci-dessus est une locomotive restaurée,
et précédemment, sans doute, rénovée à partir d'une Pacific 231-500 Etat.

Note sur l'immatriculation des machines à vapeur à partir de cette époque

Exemples :  Etat : "Pacific 231-501"Pacific : catégorie de machine
231 : nombre d'essieux, soit 2 essieux porteurs à l'avant, 3 essieux moteurs au centre, 1 essieu porteur à l'arrière
501 : n° d'exemplaire (dans texte ci-dessus 500 est un n° générique qui vaut pour 501 à 599)
SNCF : "Pacific 231 G 558"  Pacific : catégorie de machine
231 : nombre d'essieux, soit 2 essieux porteurs à l'avant, 3 essieux moteurs au centre, 1 essieu porteur à l'arrière
G : une lettre désignant le modèle
501 : n° d'exemplaire
Il existe plusieurs catégories de machines à vapeur : Consolidation, Pacific, Mikado, Mountains, ...



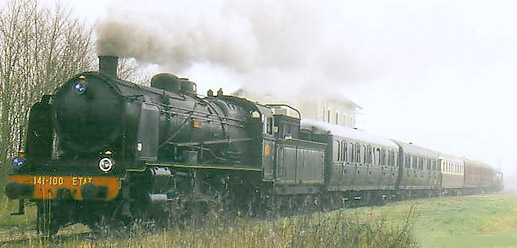

De 1923 à 1946 et même jusqu'à 1955 et plus, les Mikado 141 C :
  Mikado 141 C
Caractéristiques générales des Mikado 141



"A l'origine, les machines de cette série furent chargées du service messageries et marchandises lourds sur les grands axes du réseau, dont celui de Paris-Brest.

L'introduction massive des 141 P et R, d'abord chauffées au charbon, puis au fuel pour les secondes à compter de juin 1947, ne tarda pas cependant à avoir des répercussions sur les 141 C ouest, nettement moins puissantes. En premier lieu, elles perdirent tout le service messageries existant surtout sur les lignes Le Mans-Nantes-Quimper, Rennes-Redon, et Le Mans-Rennes-Brest où existaient de nombreux trains de marée, primeurs du Léon, etc.

De 1951 à 1960, les 141 C demeurent bien utiles pour assurer la traction de quelques voyageurs isolés : dont les omnibus Morlaix-Brest (1591/1598), par exemple (1)".

D'après Bernard Collardey.



(1) Les trains 1591 et 1598, aller-retour Morlaix -Brest. Il s'agissait fort probablement du train "ouvrier" (à vérifier).



Surface de grille3,80 m2
Surface | foyer15,10 m2
de | tubes192,25 m2
chauffe| totale207,35 m2
Surface de surchauffe64 m2
Timbre12 hpz
Diamètre des pistons620 mm
Course des pistons700 mm
Diamètre roues motrices1,65 m
Diamètre roues porteuses AV0,97 m
Diamètre roues porteuses AR1,24 m
Effort de traction22,83 t
Longueur hors tout13,96 m
Masse adhérente64,95 t
Masse en charge86,90 t
Vitesse limite en service100 km/h
Machines à simple expansion (2)(2) Définition de la simple expansion : cf la locomotive 141 R, plus bas.

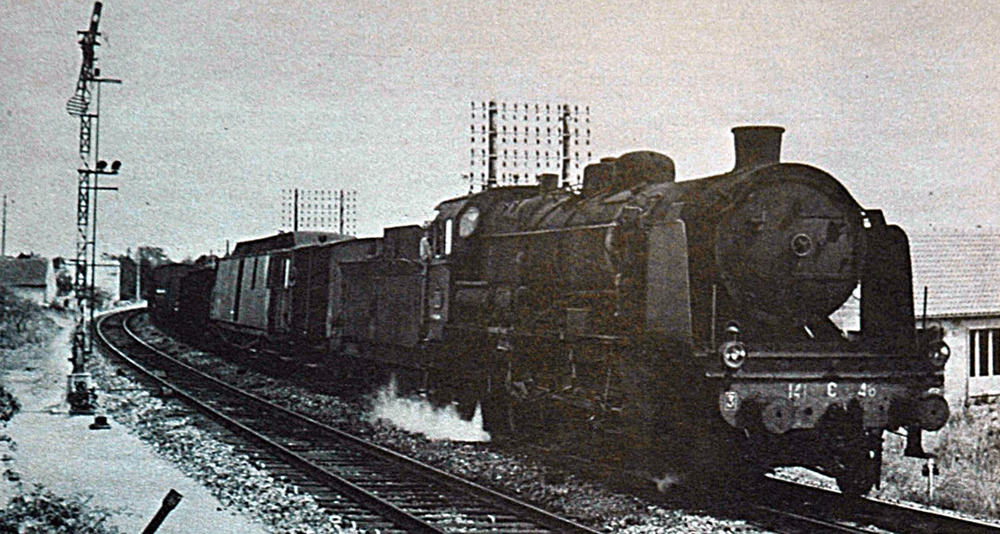

Mikado 141 C
Mikado 141 C

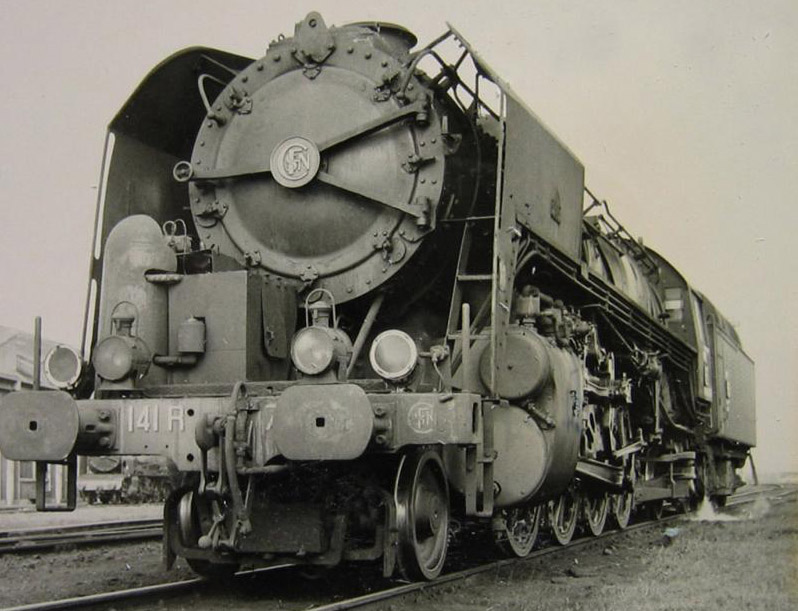

En 1947 : arrivée de 141 R au dépôt de Brest


141 R 781
Locomotive Mikado avec simple expansion à surchauffe, et distribution Walschaerts, elle a été construite en Amérique après la guerre pour la S.N.C.F.
Elle pèse 115,5 tonnes et dévelope un effort de traction maximum de 24,2 tonnes. C'est une machine mixte pour trains de voyageurs et de marchandises. Sa conduite a été banalisée.



Simple expansion : C'est le premier type de moteur, celui des débuts, dans lequel la vapeur ne travaille qu'une seule fois avant de s'échapper dans l'atmosphère. Par la suite apparut le moteur compound à double expansion (cf la 141 P), mais ce progrès ne signifia nullement la disparition du moteur à simple expansion, bien au contraire. Bien des ingénieurs restèrent fidèles au moteur primitif pour de nombreuses raisons.

Le cylindre du haut n'a pas un rôle moteur, il permet simplement d'alimenter le cylindre du bas alternativement par l'avant ou par l'arrière du piston.



En 1947 aussi, la 141 P :

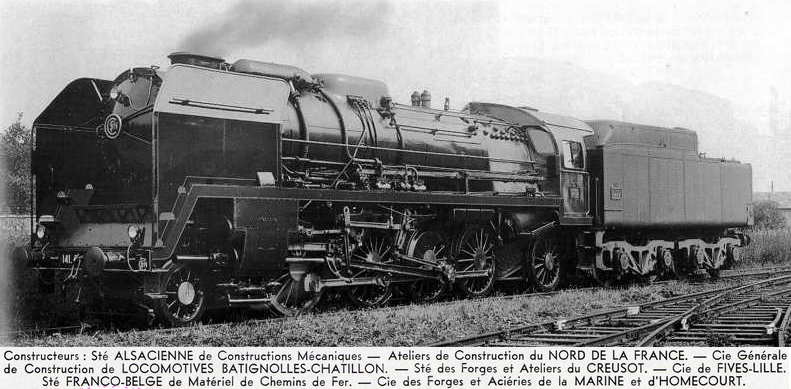

Locomotive 141 P
141 P : locomotive Mikado "Compound"

Compound : Une locomotive compound est une locomotive à vapeur à expansion multiple, c'est-à-dire que la vapeur se détend successivement dans au moins 2 étages de cylindres en cascade : la vapeur issue du cylindre haute pression se détend à son tour dans un cylindre basse pression. Ce système permet d'exploiter au mieux l'énergie de la vapeur tout en limitant la phase de détente au niveau de chaque cylindre, ce qui est bénéfique au rendement de la machine.

Le compoundage apparait vers le milieu du XIXe siècle dans la propulsion des navires à vapeur (*), associées à des condenseurs. C'est à la fin du XIXe siècle qu'il se développe dans le domaine ferroviaire, en France et aux États-Unis, avec les systèmes Vauclain et Mallet (source wikipedia).
(*) Jacques Frimot, de Landerneau, l'utilisait déjà dans les années 1820 dans ses machines à vapeur.

Timbre de la chaudière : la pression maximum de vapeur d'une machine est appelée "timbre".
Timbre de la chaudière : 20 hpz
Surface de grille : 4,28 m2
Distribution : Walschaerts
Diamètre des roues motrices : 1,65 m
Effort de traction (en compound) : 22.460 kg
Longueur totale sans tender : 13,775 m
Poids adhérent : 75,8 t

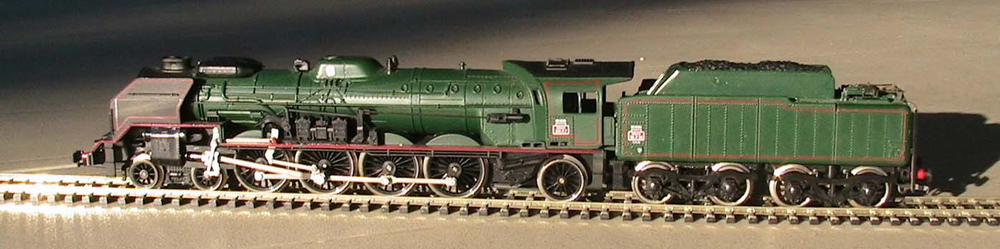

En 1960 : les 241 P, dont la fameuse 241 P 17

Construites entre 1948 et 1952, les 241 P furent les dernières locomotives à vapeur, et les plus modernes, fabriquées en France. Ces machines roulèrent pendant 20 ans seulement du fait de l'abandon de la traction vapeur.

Au début de l'année 1960, de nouvelles locomotives du type "241-P", rendues disponibles par l'électrification des lignes dans d'autres régions, furent affectées sur la portion de ligne Le Mans-Brest. Le premier train remorqué par une 241-P, entre Le Mans et Brest, a été le train 501 du dimanche 10 janvier.

PuissancePoidsLongueurDiamètre des roues motricesVitesseSurface de chauffeConsommation au km
141-P3.500 CV185 t.24 mètres1,65 m.105 km/h4,5 m218 kg
241-P4.000 CV211 t.27 mètres2,20 m120 km/h5 m224 kg

Les caractéristiques de cette machine, par rapport à la 141 P, résumées dans le tableau, ont permis une double amélioration.

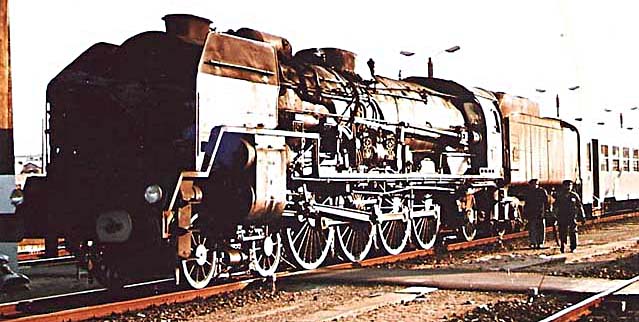

La 241 P 17 à Brest, en tête du 501. Equipe Rousseau et Layer.


Je suis née en 1950, "d'aucuns me disent très belle et racée. Je suis de la famille des "Moutains", appartenant à une série de 35 unités, les dernières locomotives à vapeur construites pour le compte des chemins de fer français. Je porte le n° 17 et ma fabrication par les usines Schneider et Cie s'étale de 1948 à 1950. Ma chaudrière calibrée à 20 hpz (l'hectopièze est une unité de pression qui vaut 1,02 kg/cm2), qui porte les numéros H 0754 de construction et 4919 de région, fut éprouvée à 30 bpz le 4 mai 1946 à Chalon-sur-Saône et posée sur mon chassis en 1949. Je suis livrée à la S.N.C.F. et mise en service le 10 mai 1950 au dépôt de Lyon-Mouche. Je quitte mon premier dépôt d'attache le 27 septembre 1953 pour celui de Marseille où j'arrive le lendemain. Après avoir remorqué tous les grands trains, Mistral, Train Bleu, Paris Côtes d'Azur, etc., et parcouru 839.443 km, je quitte ma région natale le 20 novembre 1959. J'abandonne avec regret cette vallée du Rhône bordée de cyprès, baignée de soleil d'où s'élève le chant des cigales si cher aux poëtes.

Le 22 novembre 1959, je suis accueillie au dépôt du Mans, plaque tournante de la région Ouest, et de là, je pars à la découverte des lignes de Bretagne jusqu'à Quimper et Brest. Paysages nouveaux et climat plus humide, je côtoie la Manche et l'Atlantique.

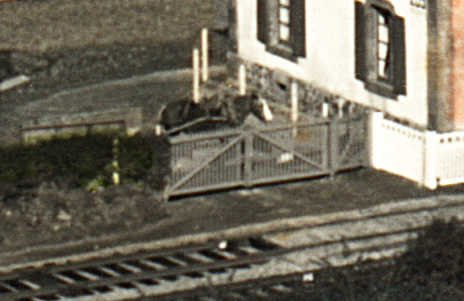

Dalhia, la jument, attend que le train soit passé



Tractant le 501, en venant de Paris par la voie 1, je traverse régulièrement le charmant village de Pont-Christ. J'ai à peine le temps d'admirer sa chapelle entourée de marronniers séculaires, l'eau calme de l'Elorn, le moulin de Brezal. J'ai cependant toujours une petite pensée pour Aline, la garde-barrières du PN 289, sur le bas de sa porte : elle est venue vérifier que ses barrières sont bien fermées. Un accident est si vite arrivé. Parfois, je vois Roger, qui a arrêté sa charrette devant la barrière et Dahlia, la jument, qui piaffe en attendant que je sois passée. Elle me décoche un petit hennissement de sympathie.

Au retour de Brest, la vue du PN 289 est, pour moi, le signal qu'il va falloir que je prenne mon élan pour affronter la rampe de 10 pour 1000  jusqu'à la gare de Pleyber-Christ.

Avec mes roues motrices d'un diamètre de 2,022 m et ma puissance au crochet à 100 km/h de 2 900 ch, j'étais la meilleure. Ma vitesse surprenait les habitants de Pont-Christ qui m'appelaient "le train fou".



Au fil des mois, je suis dotée d'une commande pneumatique de changement de marche (janvier 1965), amélioration fort appréciée du personnel de conduite. Malgré de nombreux kilomètres parcourus, et parfois sans relâche, 16.208 en janvier 1963, je remorque toujours vaillamment en 1969 les trains de la Bretagne Sud. On ne veut plus de moi sur le tronçon Le Mans-Rennes, qui a vu son électrification achevée en juillet 1965.

Le 26 septembre 1969, je tracte un messagerie de Nantes au Mans, le 4738, ce sera mon dernier train commercial. En effet, arrive un ordre de garage n° 62 du 14 octobre 1969 qui met une fin brutale et prématurée à ma carrière. Me voici fauchée en pleine jeunesse après avoir couru 902.442 km au dépôt du Mans et 1.741.865 depuis ma naissance.

C'est bel et bien fini, comme mes soeurs paralysées, il ne me reste plus qu'à attendre mon sort final, plus ou moins lointain : la démolition.

Quelques jours s'écoulent et en octobre 1969, je subis une visite périodique en pression (VPP). Que se passe-t-il ? Une exposition ferroviaire sur le thème "Evolution des modes de traction" se déroulera en gare du Havre, du 28 novembre au 14 décembre 1969, et, chance inespérée, je suis choisie pour y figurer en raison de mon excellent état mécanique.

Des ordres arrivent, je dois rejoindre Le Havre en feu et haut-le-pied, je me sens toute ragaillardie, des ouvriers s'affairent de nouveau autour de moi, peinte de la tête aux pieds, chaussée de bandages blancs, comme en tenue de soirée, me voilà toute rutilante. Confiée à une équipe chevronnée, je quitte le dépôt du Mans le 14 novembre 1969 vers 10 heures. Quelques coups de sifflet, purgeurs ouverts, je roule doucement, nimbant ma silhouette d'un panache de vapeur du plus bel effet, c'est ma façon de remercier tous ceux qui ont contribué à me redonner tant d'éclat. Pendant "l'expo", je reçois beaucoup de visiteurs et je suis copieusement filmée et photographiée, mais tout a une fin et je rentre à mon dépôt pour être de nouveau garée.

Heureusement, d'autres surprises m'attendent. Au début de 1969, à mon insu, alors que je tractais les express lourds sur Nantes, un anonyme amoureux de la vapeur rôde souvent autour de moi à mes rentrées au dépôt. Il me fait une "cour" discrète. Il se renseigne sur mes activités, mes réparations et présente à M. Doerr mon curriculum vitae. Celui-ci est très interressé par la question et va plaider ma cause auprès de la direction du M.T. de la S.N.C.F. Il obtiendra à la date du 3 décembre 1969 ma réservation pour le Musée des Chemins de Fer. Ouf !... J'ai peine à le croire, c'est tellement beau, sauvée, graciée. Aller rejoindre un jour à Mulhouse mes soeurs aînées, voir l'"Aigle", le "Continent" et bien d'autres célébrités.

J'ai eu des caprices, j'en conviens, l'eau traitée n'est pas toujours appétissante à boire et il m'est arrivé de la refouler au ballast. Je n'ai jamais manqué d'air ! J'ai fait des primages comme tout le monde, obstrué mon faisceau tabulaire, mes grilles à flammèches, fondu un peu de régule et bien d'autres petits incidents d'un levage à un autre. Après cette confession, qu'hommage soit rendu à toutes ces équipes qui ont lutté pour "faire l'heure" sachant si bien utiliser mon énergie. Qu'ils trouvent ici toute ma reconnaissance, je resterai fidèle à leur passion. Etre conservée bien des décennies et commémorer le bicentenaire des chemins de fer en France : pourquoi pas ? Je les prie de ne pas m'en tenir rigueur, à présent que je passe vivante à la postérité pour leur gloire autant que pour la mienne".  Robert MONTARU, sauf passages en italiques

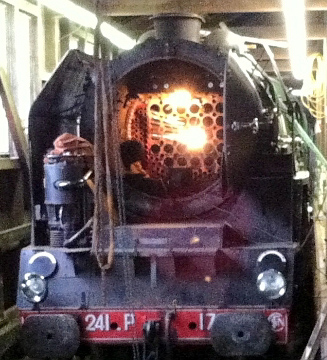

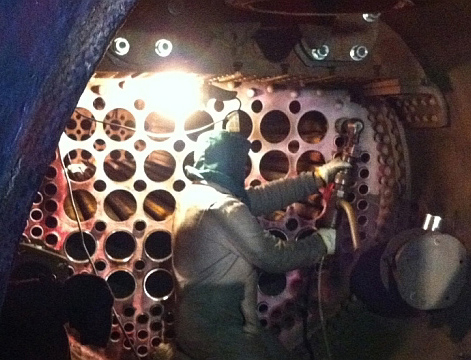

Ainsi, la 241 P 17 sera conservée et entretenue au Creusot, sa gare d'attache. Elle y vivra des jours heureux, ponctués d'escapades plus ou moins lointaines, jusqu'au 28 août 2011. Ce jour-là, un tube à fumée se rompt et provoque un important dégagement de vapeur dans la cabine. Huit personnes sont blessées, dont deux grièvement. La locomotive a repris du service le 5 mai 2013, après avoir subi un retubage complet de sa chaudière.

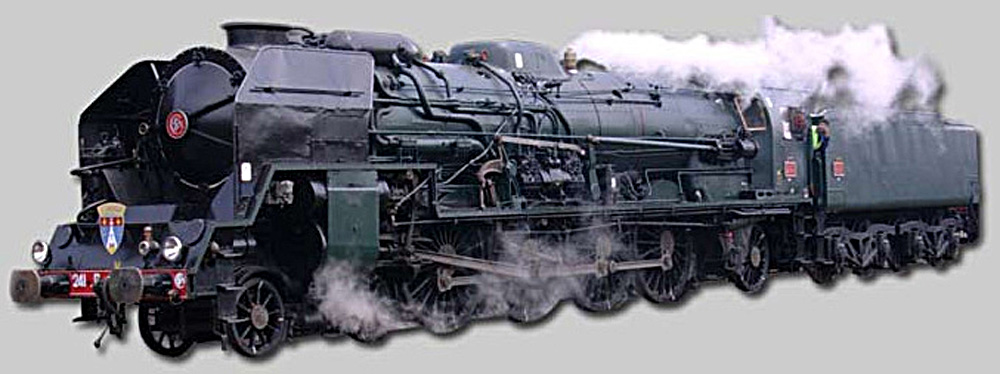

La 241 P 17 rénovée

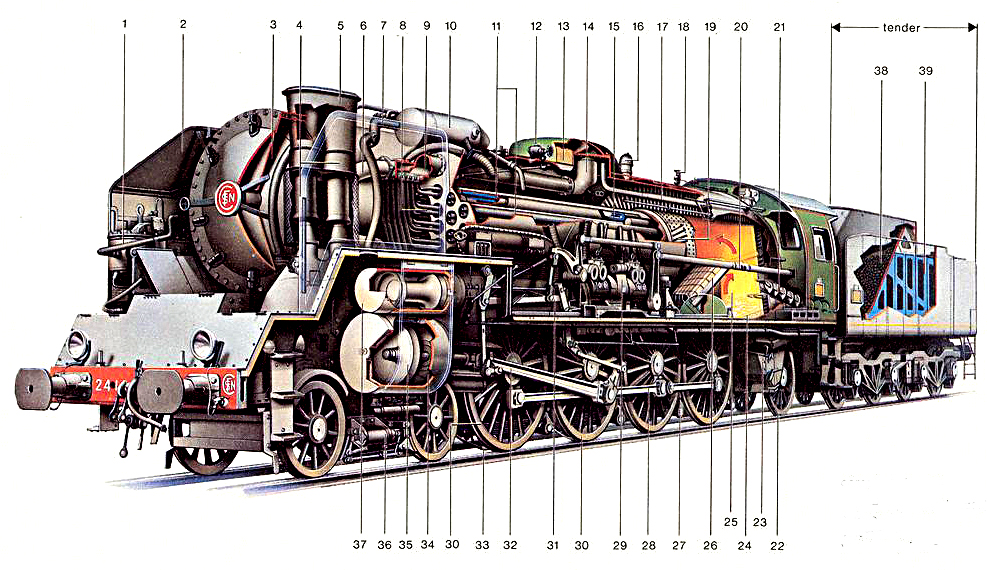

Plan éclaté de la 241 P


Locomotive "Mountains" à 4 cylindres (n1) et à surchauffe (n2) - 1948
1. Pompe à air
2. Pare-fumée
3. Boîte à fumée
4. Tuyères d'échappement (fumée et vapeur)
5. Cheminée double
6. Tuyau d'arrivée de la vapeur aux cylindres haute pression
7. Arrivée de la vapeur au surchauffeur
8. Tube surchauffeur de vapeur
9. Collecteur de surchauffe
10. Réchauffeur d'eau
11. Tubes à fumée avec éléments de surchauffe
12. Dôme de prise de vapeur
13. Sablière
14. Tuyau de prise de vapeur
15. Chaudière tubulaire
16. Soupape de sûreté
17. Tuyau de prise de vapeur pour auxiliaires
18. Sifflet
19. Chambre de combustion
20. Barre de changement de marche
21. Stocker (chargement mécanique du charbon)
22. Bissel
23. Cendrier
24. Grille
25. Foyer
26. Voûte du foyer, en briques réfractaires
27. Sabot de frein
28. Bielle d'accouplement
29. Pompe à eau
30. Roues motrices
31. Mécanisme de distribution Walschaerts
32. Bielle motrice
33. Tuyau éjecteur de sable
34. Cylindre basse pression
35. Piston
36. Cylindre de frein
37. Distribution de vapeur à tiroir cylindrique
38. Trémie à charbon
39. Soute à eau

(n1) Utilisant le système "compound, comme la 141P (cf définition plus haut), le 241P possède 2 fois 2 cylindres (haute pression + basse pression). Sur le plan éclaté, on n'aperçoit que le cylindre "basse pression" gauche avec son cylindre de distribution de vapeur au-dessus. Les cylindres "haute pression" sont placés à l'intérieur du châssis et sont donc invisibles.

(n2) Le but de la surchauffe de la vapeur est d'améliorer le rendement des locomotives, par la suppression des condensations qui se produisent dans les cylindres à chaque coup de piston. La vapeur est surchauffée en passant au travers des tubes de surchauffe. Ceux-ci sont des serpentins retournent plusieurs fois au travers du tube à fumée (voir n° 8).

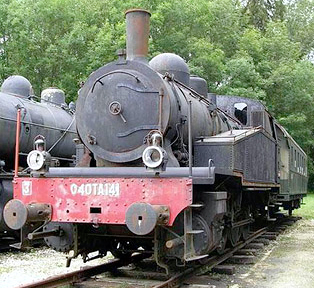

La 040 TA


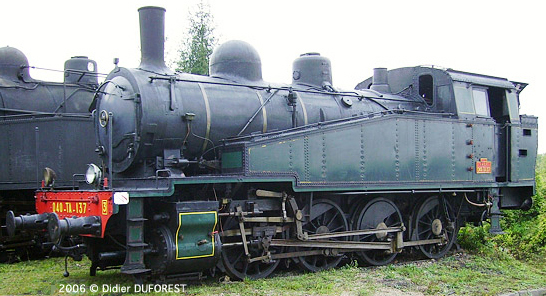

La 040 TA (n° 137)

La 040 TA (n° 141)


La 040 TA était une locomotive réservée aux manoeuvres dans les gares. Il y en avait au dépôt de Brest de 1939 à 1962. Un jour, j'en ai vu une, stationnée devant le PN 289 à Pont-Christ. Cela devait se passer vers 1960. Elle était en livrée noire. Peut-être était-elle venue apporter des chargements lourds que la draisine n'aurait pas pu transporter ? Mes souvenirs ne sont pas assez précis pour conclure.




A propos de la vapeur, un peu de technique, la distribution Walschaerts

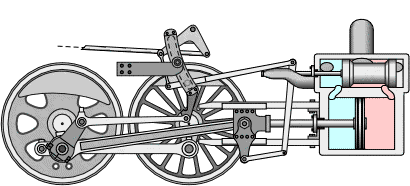

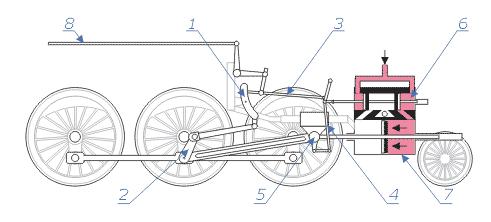

Mécanisme de distribution Walschaerts

Inversion du sens de la marche

Le besoin à résoudre était d'injecter la vapeur dans les cylindres, de déclencher le retour du piston en sens inverse quand celui-ci arrive en bout de course et de transformer ce mouvement de va-et-vient en mouvement circulaire.

La distribution Walschaerts est un type particulier de distribution pour locomotive à vapeur, conçue en 1844, brevetée en 1848 par un ingénieur belge Égide Walschaerts (1820-1901). Il fut, de loin, le mécanisme le plus largement utilisé au niveau mondial dès 1870. Par exemple en Allemagne cette distribution en 1849 fut imaginée de façon allégée et appelée distribution Heusinger.
On a rencontrée la distribution Walschaerts sur quelques locomotives décrites ci-dessus, par exemple : La 141 R, la 141 P et la 241 P.

L'arrivée et l'échappement de la vapeur des deux côtés du cylindre est réglée par le tiroir de distribution (6). Le piston est relié à la crosse, qui par l'intermédiaire de la bielle motrice transforme le mouvement de va-et-vient en mouvement circulaire. Ce mouvement est transmis à toutes les roues motrices grâce aux bielles d'accouplement. Le réglage du tiroir de distribution pour inverser la marche s'effectue au moyen du volant de commande de la vis de changement de marche (8) qui se trouve dans la cabine de conduite.

Travail de la distribution : C'est par le tiroir (6) que la vapeur est admise dans le cylindre (7) et agit alternativement sur chacune des faces du piston. La tige de piston actionne la bielle couplée au train de roues motrices par l'intermédiaire de la crosse articulée (5). Les roues couplées deviennent toutes motrices.

Par l'intermédiaire de la contre-manivelle (2) calé à 90° de la manivelle motrice, une bielle fait osciller la coulisse (1) de distribution dans laquelle glisse la bielle de commande de tiroir (3). Couplée au levier d'avance (4), le déplacement de la bielle sur la coulisse permet de régler le décalage entre les déplacements du tiroir et ceux du piston. On peut ainsi régler le rapport puissance/vitesse du moteur et également changer de sens.

De chaque côté de la locomotive les manivelles motrices et la distribution ne sont pas en position identique mais sont calées à environ 90° pour éviter que les deux moteurs ne soient en même temps en position fin de course, rendant le démarrage impossible.





Les autorails, les "michelines"



A partir de 1933, à Pont-Christ : La première "Micheline", c'est une de type 16.

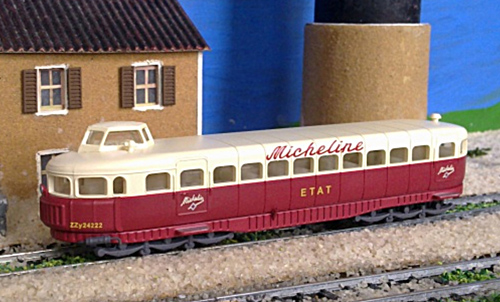

Micheline de type 16, numérotée ZZy24222, modèle réduit.

Les essais eurent lieu à la fin de l'année 1933 pour une mise en service prévue en janvier 1934. Voici, dans l'Ouest-Eclair du 22/11/1933, le compte-rendu de ces essais :

Une "Micheline" a effecté des essais entre Morlaix et Brest. - Dans le but de doubler les trains ordinaires et d'améliorer les relations entre Morlaix, Landerneau, Brest et vice-versa, la Compagnie des Chemins de Fer de l'Etat envisage de mettre en service des autorails type Micheline à partir du 1er janvier prochain.

Des essais ont été effectués hier à cet effet avec une belle voiture à moteur venue du Mans. Cette « Micheline » élégante d'aspect sous sa peinture blanche est extrêmement confortable. Ses aménagements comportent 36 places assises, des water-closets et un compartiment réservé à l'arrière pour les bagages. Le conducteur est ... n'est pas face à la voie mais perpendiculairement à elle, de telle sorte que dominant d'autre part la toiture de la Micheline il peut aisément éclairer sa marche et voir la disposition de tous les signaux aussi bien à l'avant qu'à l'arrière. Cet autorail est monté sur 12 roues pourvues de pneus et non pas de simples bandages, ce qui lui assure une grande souplesse de marche. Il est muni d'un moteur de 170 HP et peut réaliser une vitesse de 110 kilomètres à l'heure. Son poids à vide est de 7 tonnes 600 et de 11 tonnes en pleine charge. Pour les essais il avait été lesté de 3 tonnes 600 de fonte, représentant le poids de 36 voyageurs et de leurs bagages.

Lire la suite

Description technique de la Micheline de Type 16
qui montre que la machine testée en novembre 1933 était bien de ce type et correspond à l'illustration.

En 1933, fut mise en service la Micheline de Type 16 de 36 places assises, munie de deux bogies de trois essieux, soit 12 roues au total, et équipée d'un poste de conduite surélevé au-dessus du toit, qui la rendait réversible. Elle pouvait être utilisée en couplage. Sa vitesse maximale commerciale était de 90 km/h. Le moteur à essence était un Hispano de 12 cylindres en V de 220 ch à 3.000 tr/min. Le poids à vide en ordre de marche était de 8 tonnes, la charge normale de 4 tonnes. La forte adhérence du pneu sur le rail permettait des accélérations et des freinages spectaculaires, d'où l'intérêt pour des services à arrêts fréquents. Lancé à 90 km/h, l'engin s'arrêtait en une quarantaine de mètres !

26 michelines de 36 places type 16 seront construites en 1934 et 1935. L'État en commandera 19 exemplaires numérotés ZZy 24221 à 24239.

Mais la Micheline avait une marche beaucoup plus silencieuse que les locomotives à vapeur. Plusieurs cheminots ou aiguilleurs ne les entendirent pas arriver. Les premiers accidents eurent lieu dès le début de l'année 1934.


Autorail X7001 :

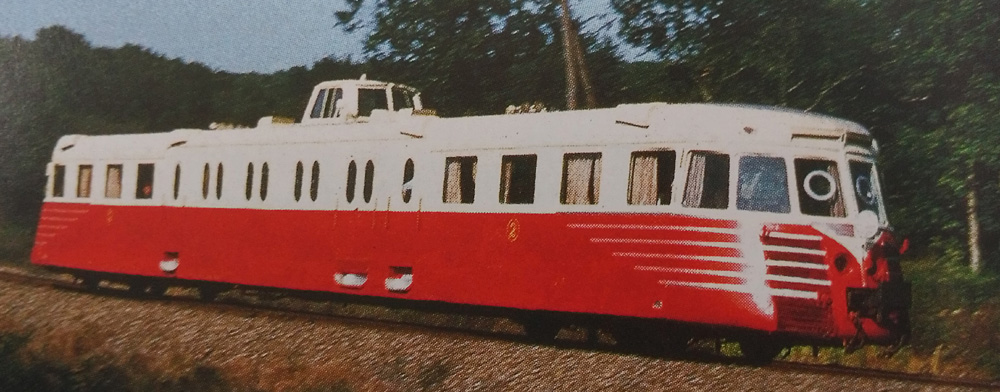

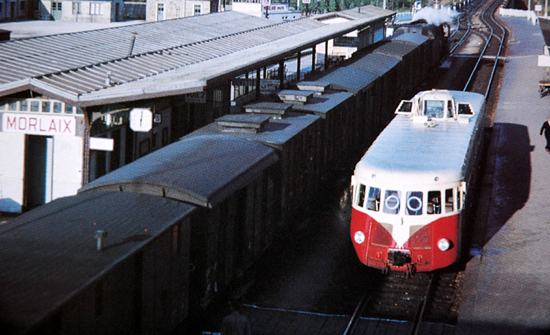

En Gare de Morlaix, une rare vue de l'autorail Renault AEK-1, l'autorail X7001, assurant un omnibus sur Brest. Il se trouve à côté d'un train vapeur tracté par une 141-R.

Le Renault AEK est un autorail de construction légère de la S.N.C.F. construit entre 1936 et 1939 (AEK 1 : 1 autorail, AEK 2 : 22 autorails).

Le compartiment moteur (qui comporte deux moteurs diesels 6 cylindres de 150 ch) est situé au centre du véhicule, sous le poste de conduite en kiosque ; de part et d'autre, les salles de voyageurs sont aménagées pour recevoir 78 voyageurs assis (3+2 de front), en classe unique. Conscient des problèmes d'inconfort dus à la suspension primaire, à deux étages, des bogies des automotrices précédentes, Renault a introduit une suspension secondaire de la caisse par coussins d'air, dits "air bags". Les 15 exemplaires livrés à l'Etat (Rennes) assurent des services express ou de ramassage. Leur longévité est limitée à une vingtaine d'années, ce qui est normal pour un autorail léger.

Sur la photo ci-contre, l'autorail paraît assez court, cela est dû au tassement des perspectives. En réalité, il mesure 25,93 m. de long hors tout, voir le plan  et l'autre photo plus bas.

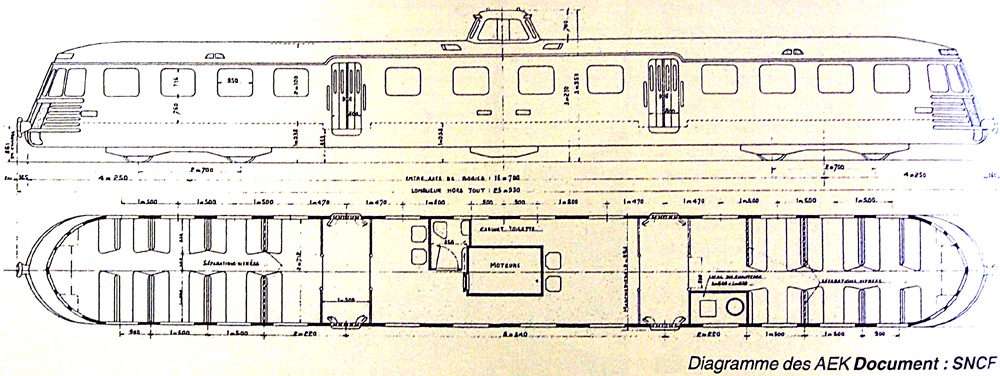

Plan de l'autorail Renault AEK
Plan de l'autorail Renault AEK
Fermer X

Picasso X3800


Autorail Picasso X3800

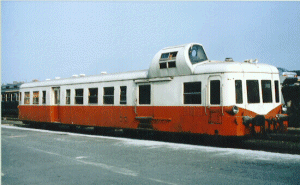

Au-dessus : l'autorail Picasso X3800 (n° 3890) à Guingamp.

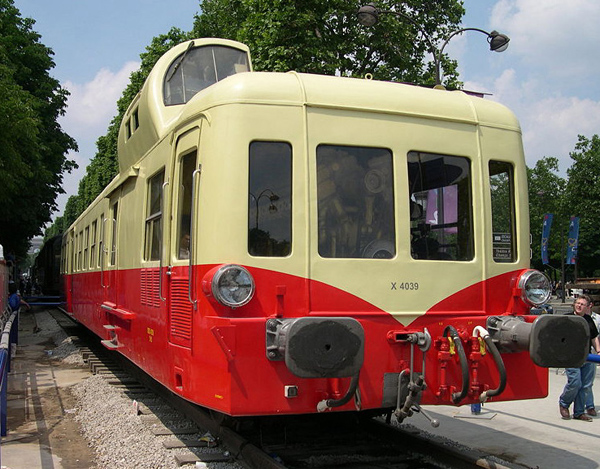

A droite, le n° 4039 aux Champs-Elysée, lors de l'exposition de 2003 (ph. A.Croguennec).

Le X3800 est une série d'autorails diesel à bogies exploités par la SNCF entre 1950 et 1988. Ils sont surnommés « Picasso » à cause de leur unique cabine de conduite excentrée afin de simplifier les commandes et dont la forme n'était pas en harmonie avec celle de la caisse, ce qui faisait penser aux tableaux de visages peints par Pablo Picasso où les yeux et le nez étaient décalés.

Autorail X2400


 A gauche : à Kerhuon.

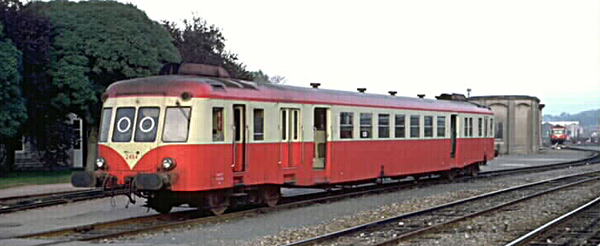

A droite, à Quimper.

79 exemplaires sont sortis de construction de 1951 à 1955. Ils comptent 68 places, avec une longueur de 27 m. et sont capables d'une vitesse maximum de 120 km/h. La série des autorails X2400 a été mise en service sur le réseau ferroviaire aux côtés des X3800 dits Picasso. Ces autorails vont faciliter la disparition de la traction à vapeur et renouveler le parc d'autorails vieillissant.

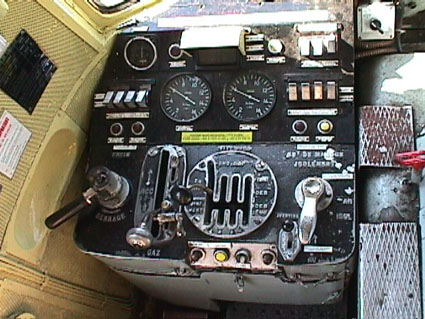

Poste de conduite de la X2400

Souvenirs de l'auteur de ces pages

C'est ce type d'autorail que je conduisis un jour sur les genoux d'Edmond Le Goff. J'avais 7 ans, je crois, nous revenions d'une journée chez Tante Marie et Tonton Jean Le Meur à Ergué-Armel. Papa s'est rendu compte qu'Edmond conduisait l'autorail et tous les deux nous sommes allés saluer le conducteur. Maman et Mimi étaient restées dans la section reservée aux voyageurs (Gérard et Eliane étaient-ils de la sortie ? Je pense que non car sans doute trop jeunes. Ils devaient, sans doute, être gardés par Paulette, la remplaçante au PN 289 et soeur d'Edmond).

Edmond m'installa sur ses genoux et m'expliqua la marche à suivre. Oui, enfin ! Mon seul rôle était d'allumer les lumières intérieures dès que nous entrions dans un tunnel, qui sont nombreux sur la ligne de Quimper à Landerneau, pour éclairer, disait-il, ma maman qui était dans le wagon. Néanmoins, je n'étais pas peu fier.

Dans la cabine de pilotage, on y voyait sur la gauche un grand volant vertical qui, à la différence de celui d'une voiture, de servait bien sûr pas à diriger l'autorail. En fait, c'était le frein de garage. Il y avait d'autres instruments dont j'ignorai l'utilité : un manche horizontal et court que l'on pouvait tirer vers soi.

Je garde un très agréable souvenir de ce voyage.

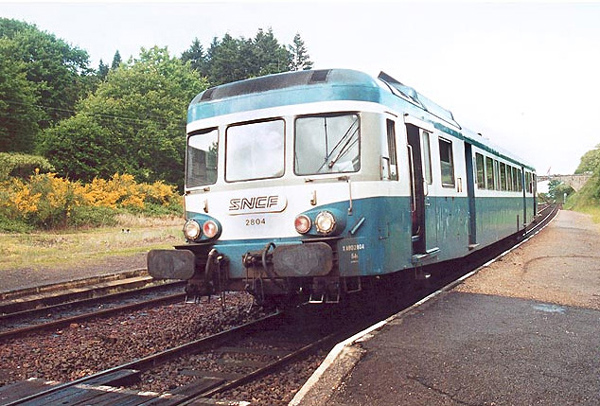

En 1961 : l'autorail X2800

 L'autorail X2800 : 119 exemplaires ont été construits entre 1957 et 1962. A la fin des années 1970, ils ont tous subit une modernisation qui leur a donnée leur livrée "bleu d'auvergne" si particulière.

Ce type d'autorail a beaucoup roulé en Auvergne, d'où la couleur "bleu Auvergne" sur la photo. Mais il a également circulé en Bretagne, peint en vert et gris. Dans les années 1960-61 notamment, ces X2800 prennent le relai de Rennes à Brest du couple de relations d'affaires 517/547, 542/502 électriques de Paris à Rennes.

Caractéristiques des X2800
Constructeurs : Société Nouvelle Decauville Ainé / Renault
Puissance nominale maxi : 426 kW
Masse en ordre de marche : 53 tonnes
Dimensions : Longueur : 27,73 m - largeur : 2,84 m
Moteur : Diesel 4 temps suralimenté de type MGO avec 12 cylindres en V
Transmission moteur-essieux : Hydromécanique Mekydro à 4 vitesses

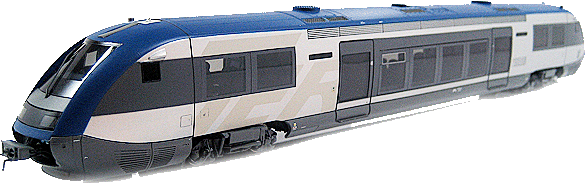

A partir de 1999-2004 : l'autorail X73500

Les X73500, sont des autorails monocaisse, à moteur Diesel, assurant les TER principalement sur des lignes non électrifiées où ils ont remplacé les X2800.



Ils sont dits sujets au déshuntage. Et c'est ce défaut qui aurait causé le grave accident au passage à niveau de La Roche-Maurice, le 21 novembre 2006.



Les motrices "diesel"



En 1965 : la BB67000

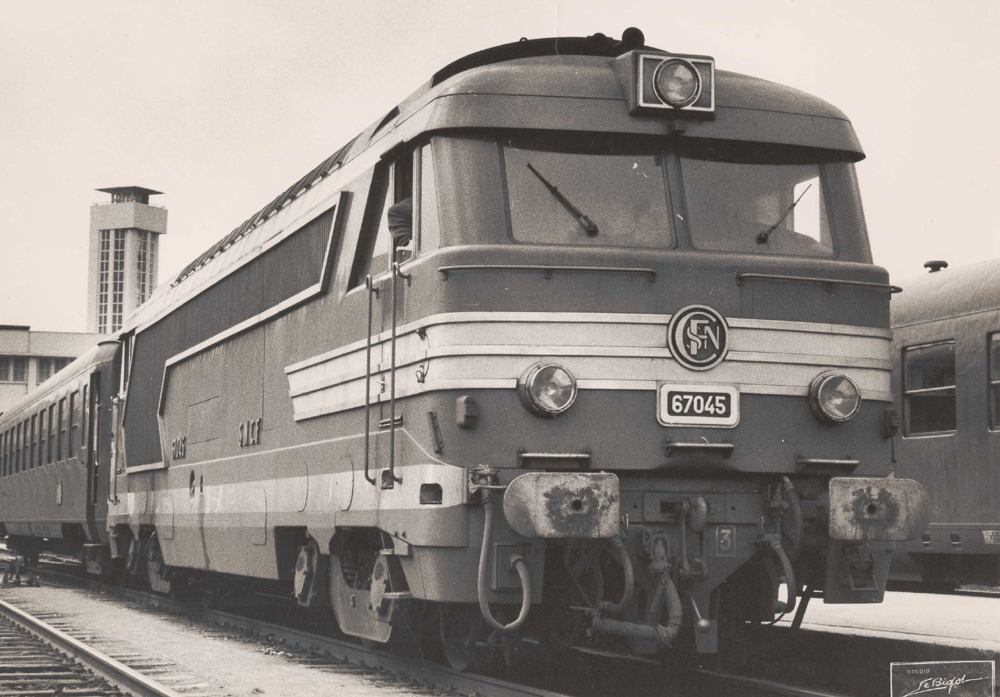

La BB67000 (n° 67045) à Brest


Construite à partir de 1963, cette série des 67000, des 67200, 67300 et 67400 à 67600 sort des ateliers de grands constructeurs français jusqu'en 1975 pour donner un parc considérable de 492 locomotives qui marquera la traction diesel en France. C'est elle qui assure définitivement la traction diesel de ligne, remplaçant la traction vapeur sur les lignes non électrifiées.



Classification des locomotives thermiques et électriques

Principe : "A" désigne un essieu moteur unique, "B" désigne un bogie à deux essieux moteurs, "C" un bogie à trois essieux moteurs, etc..., les essieux porteurs étant désignés par un chiffre. C'est ce principe, application directe de la classification de l'Union Internationale des Chemins de fer, qui est appliqué par la SNCF. D'ou :
BB 67000 : deux bogies comportant deux essieux moteurs, CC 72000 (voir plus bas) : deux bogies comportant trois essieux moteurs, A1A-A1A 68000 : deux bogies comportant chacun un essieu moteur + un essieu porteur + un essieu moteur.



Fin 1965 : la 68000 et les rapides "Armor" et "Goeland"

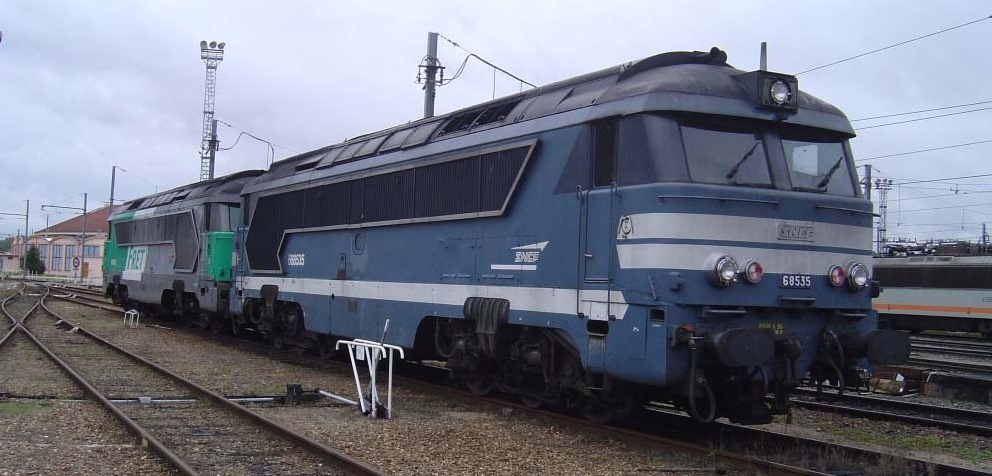

La A1A-A1A 68000 (n° 68535)


A partir de septembre 1965, la SNCF met en place une nouvelle relation Paris-Brest en matinée, Brest-Paris en fin de soirée, donnant latitude de séjourner quatre heures pleines à Brest. Désignés sous le vocable breton "Armor", ces trains, numérotés 501/518, sont formés de véhicules de bon confort. Directs de Paris à Rennes et inversement en 3 h 06, ils ne s'arrêtent, en plus, qu'à Saint-Brieuc, Guingamp et Morlaix.

Dès le 12 décembre 1965, les rapides 517/502 prennent le nom de l'oiseau marin, "Le Goéland". Ces rapides sont tractés par les nouvelles machines thermiques 68000 développant 2.600 ch.

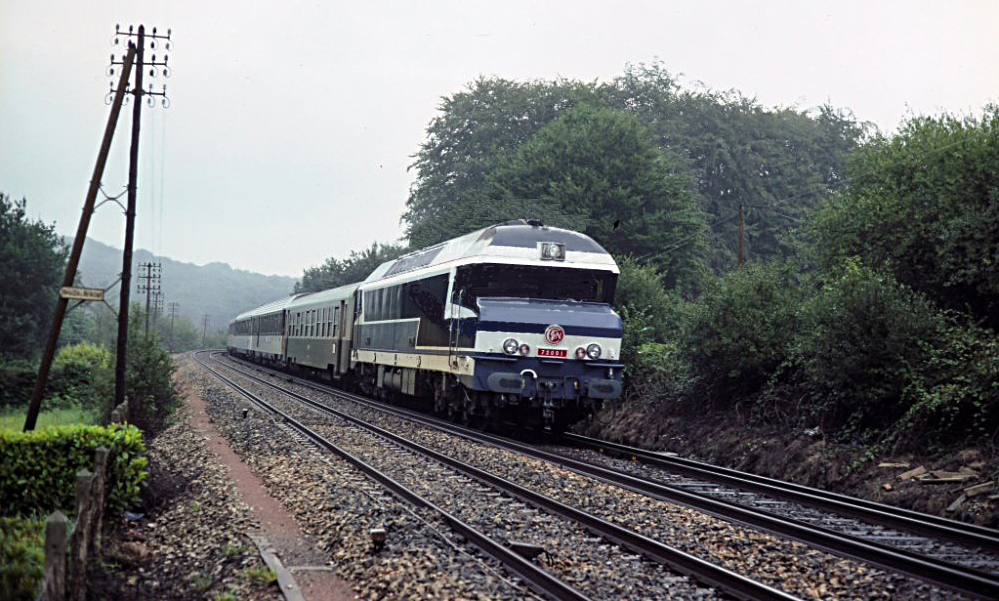

En 1968 : le "Goéland" tracté par une CC 72000

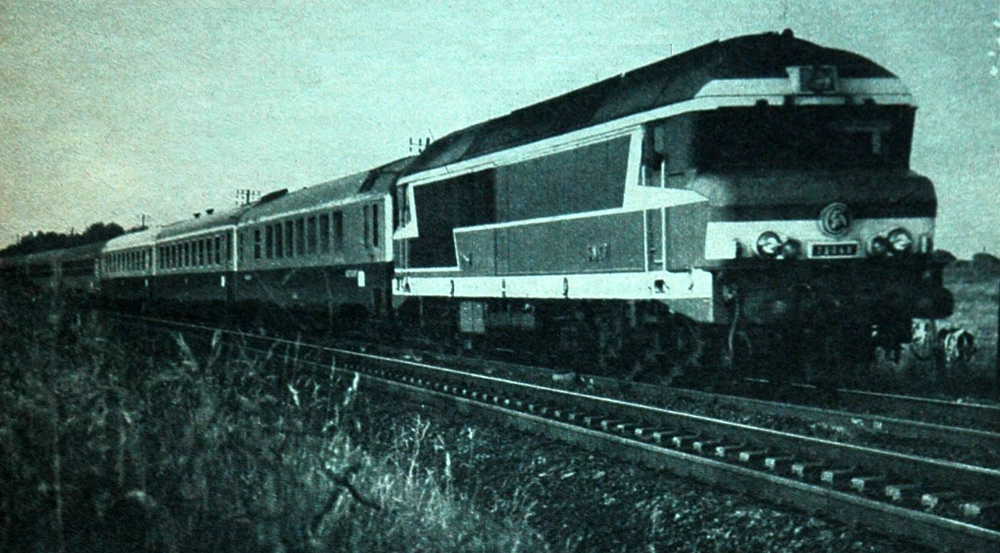

Le rapide 142 (ex. 502) "Le Goéland" entre Brest et Morlaix.
Ici, il est tracté par une CC 72000, on est donc au moins en 1968, probablement au moins en 1971, car il porte le n° 142.


Le 23 mai 1971, la mise en vigueur du système de numérotation défini sur le plan européen pour faciliter l'avenir de la location électronique des places, conduit à instaurer une désignation standardisée, les trains de standing élevé recevant un numéro compris entre 141 et 150. La concordance entre les anciens et nouveaux n° des trains Paris-Brest est rappelée ci-après :

Trains impairsTrains pairs
Anciens numérosNouveaux numérosAnciens numérosNouveaux numéros
501141502142
50736075063608
50936095143616
51136155163622
517147518148
52336275243626
5253621594/FE3100/3668
-3623
591/EF3667/1301

A partir de 1968, les 68000 qui tractaient l'Armor et le Goéland sont remplacées par des CC 72000. Ces nouvelles machines développent 3.600 CV à 1.350 tours-minutes et présentent les avantages suivants :



501 ou 141 / 518 ou 148 : "Armor"
flèche
517 ou 147 / 502 ou 142 : "Le Goéland"

 Autre CC 72000, n° 91, le 21/8/1984... et la voie au passage à niveau de Pont-Christ en direction de Paris.
Le panneau fixé sur le poteau au premier plan indique "Moulin de Brezal".
Bientôt les poteaux des caténaires vont remplacer ceux des lignes téléphoniques (voir paragaphe suivant).



L'électrification de la ligne



Le 12 septembre 1989 : électrification du tronçon Saint-Brieuc - Brest

Les travaux d'électrification de la ligne, de Rennes à Brest, commencés en 1987, ont nécessité auparavant de nombreuses modifications : remplacement des anciens ponts, trop bas pour permettre le passage des caténaires, par des ponts plus élevés (*), puis l'implantation des poteaux et des caténaires, ... etc.



Ils se termineront en 1989 et la locomotive inaugurale (ci-contre) arrivera à Brest le 12 septembre 1989.



(*) L'ancien pont du Frout fut démoli le 29 mars 1984, après la construction du nouveau pont.




Le 24 septembre 1989 : le "T.G.V."


Le TGV de Paris arrive au PN 289 à Pont-Christ le 28/7/2007, sur la voie 1 en provenance de Paris (photo A. Croguennec)




... et depuis...


ZTER
En 2010, un TER à Pont-Christ : passage d'une ZTER "Mooviter" voie 1 en raison de travaux de renouvellement voie 2 en mars 2010 (photo et commentaire Totophe Paris).




3166 - 07/10/2012 - le SP 29563 Lourdes-Brest - passage à Pont-Christ (photo Christophe P.)


Train Corail
En 2015 - Train Corail en gare de Landivisiau (photo SuperV150)



23 août 2015 Z21599 Train 855823 Rennes-Brest



Documents sonores



Pacific 231 :
   - Sifflet, départ, accélération
   - Passage à pleine vitesse (stéréo)


Autorail 3800 "Picasso" :
   - Sirène, passage court et violent
   - Passage avec effet de vent
   - Passage, longue trace


Trompe de micheline et Pacific 231
Pacific 231 G 558
Autorail Picasso



Annexes



Locomotives 241 P : Mises en service dimanche entre Le Mans et Brest (Télégramme du 12/1/1960).

Les nouvelles locomotives 241-P permettront de gagner 19 minutes entre Paris et Brest et d'augmenter le volume des trains/

Lors de sa dernière réunion, la Chambre de commerce des Côtes-du-Nord avait été tenue au courant de la mise prochaine en service, sur la portion de ligne Le Mans-Brest, de nouvelles locomotives du type "241-P", rendues disponibles par l'électrification des lignes de la région du Nord, et de la portion Avignon-Valence de la ligne Paris-Marseille. Cette amélioration, car c'en est une, on va le voir, avait déjà été accordée au printemps dernier aux usagers de la ligne Paris-Quimper, qui avaient ainsi bénéficié d'un gain de temps important sur le parcours entre la capitale et la ville de St-Corentin. Le premier train remorqué par une 241-P, entre Le Mans et Brest, a été le train 501 du dimanche 10 janvier. Sans doute les horaires n'en ont-ils pas été pour autant modifiés ; on attendra pour cela la mise en vigueur du service d'été, le 29 mai prochain. Mais c'est justement la promesse d'améliorations qui seront de deux ordres.

Une double amélioration

En effet, la puissance des nouvelles locomotives permettra une accélération certaine, malgré les ralentissements supplémentaires imposés sur certaines portions de lignes de Bretagne, en raison des courbes assez accentuées. Actuellement, la traction par ces machines n'intéressera que les trains 501 (Paris-Brest) et 506 (Brest-Paris), mais au fur et à mesure de la libération de machines et de leur attribution au dépôt du Mans, d'autres trains pourront également bénéficier de cette accélération. On pense que le 506 pourra gagner 19 minutes et le 501 13 minutes. Ce gain serait plus sensible encore pour des trains plus légers, comme le 514 quittant St-Brieuc pour Paris à 17h31 et le 511 partant de Paris à 14h35.

Mais l'amélioration dont bénéficieront les voyageurs sera d'un autre ordre encore. En effet, la capacité des trains sera notablemenr augmentée. C'ext ainsi que le train gagnera St-Brieuc avec la formation qui reste actuellement à Rennes et Brest avec les voitures restant à St-Brieuc. D'où gain de place important dans les trains habituellement très chargés. Il est d'ailleurs possible que cette augmentation de charge (qui passerait de 800 à 900 tonnes) diminue un peu le gain de temps. Mais ceci est largement compensé par l'amélioration du confort des voyageurs, qu'apportera l'augmentation du nombre de places.

Travaux sur la voie

Cette mise en service a nécessité de longues études sur la voie. En effet, l'augmentation de longueur de la machine oblige à reconsidérer parfois certaines courbes, notamment aux entrées des gares et des dépôts, où certains aiguillages ont dû être aménagés. La conformation de la voie elle-même a dû être améliorée, tant en raison de l'augmentation du poids de la machine que de la vitesse accrue des convois. Ces travaux préliminaires sont actuellement terminés ou en passe de l'être.

Les caractéristiques de la 241-P

Dans le tableau ci-après, on verra les caractéristiques de la nouvelle locomotive, par rapport aux 141-P, qui assurent généralement la traction des trains express entre Le Mans et Brest. Notons que les nouvelles machines peuvent assurer la traction du train entre ces deux gares sans relève de l'équipe de traction.

Les initiés savent ce que révèle le numéro des locomotives. Pour les autres, cependant, disons que les 141-P possédaitent un boggie simple à l'avant (indiqué par le premier chiffre), quatre roues motrices (chiffre 4) et une roue porteuse (dernier chiffre). La différence entre les deux est que la 241 possède un boggie double à l'avant. Voici par comparaison les cractéréristiques des deux machines :

puissancepoidslongueurdiamètre des roues motricesvitessesurface de chauffeconsommation au km
141-P3.500 CV185 t.24 mètres1,65 m.105 km/h4,5 m218 kg
241-P4.000 CV211 t.27 mètres2,20 m120 km/h5 m224 kg





Première de la série, une nouvelle locomotive Diesel la CC 72.001 mise en service sur la ligne Rennes-Brest (Télégramme du 11/3/1968).

Depuis quelques jours la S.N.C.F. a mis en service, sur la ligne Brest-Rennes, le premier "Diesel" de la série des 72.000. La locomotive CC 72.001 effectue en effet sur ce trajet, une période d'essai d'une dizaine de jours à la tête de l'express de Paris, numéro 506 (départ de Brest 9h30 et retour sur le 511 qui arrive à Brest à 21h02). A l'issue de cet essai, la 72.001 devrait, très probablement, être affectée sur la ligne Rennes-Quimper.

Construit par la société Alsthom, ce nouveau type de locomotive développe 3.600 CV à 1.350 tours-minutes. Dans un proche avenir, la puissance du moteur pourrait être portée à 4.000 CV, ce qui lui permettrait d'atteindre la vitesse déjà coquette de 160 km/h, sur les express "lourds" de 800 tonnes, c'est-à-dire groupant une vingtaine de voitures et de 100 km/h sur les trains rapides de 450 tonnes (Armor).

Les trains de marchandises rapides (messagerie) de 800 t. sont entraînés à 90 km/h, tandis que les convois de 1.200 tonnes, équipés de ce Diesel, sont susceptibles d'être entraînés à une vitesse moyenne de 135 km/h. Néanmoins, dans leur période de pré-diffusion, les premiers modèles sortis ont atteint la vitesse maximum de 145 km/h avec des rames de 595 tonnes et de 168 km/h avec des rames de 350 tonnes. Signalons que le poids en ordre de marche de la 72001 est de 110 tonnes.

Une synthèse des idées de la S.N.C.F. sur la conception des engins-moteurs.

Ces locomotives sont destinées à la remorque des trains de voyageurs et de marchandises circulant sur des lignes non encore électrifiées et à grand trafic comme Rennes-Brest donc, Le Mans - Nantes -Quimper, Paris - Clermont-Ferrand, Paris - Bâle, Nantes - Lyon, Calais - Amiens - Laon. De tels modèles font la synthèse des idées de la S.N.C.F. sur la conception des engins moteurs, à savoir :

Il est à remarquer que grâce à l'entrée en service de machines telle que la 72001, le chauffage électrique des trains de voyageurs sera assuré avec retour du courant par le train, comme en traction électrique.

Des pointes de 130 km/h entre Brest et Rennes.

Nous l'avons dit plus haut, la vitesse moyenne des express lourds comme le "506" est de 75 km/h lorsqu'il est équipé de la 7 R.              Signé : A.R.





Accident. Un jet de vapeur dans la cabine blesse huit personnes. Deux brûlés graves dans la locomotive 241P17 (Journal de Saône-et-Loire du 29/8/2011).

Un incident dans la locomotive à vapeur 241P17, partie hier matin du Creusot, fait huit blessés en Savoie, donc trois graves.
Le voyage à bord de la locomotive à vapeur 241P17 partie tôt hier du Creusot à destination d'Aix-les-Bains devait être une aventure festive pour ses 260 passagers. Mais le souvenir qui restera de cet événement annuel baptisé « Savoie Vapeur Express » sera celui d'un incident rarissime qui a fait huit blessés de 17 à 54 ans, dont deux gravement brûlés parmi l'équipe technique.

Alors que la locomotive arrivait sur Chambéry pour se recharger en charbon et en eau, après avoir déposé les passagers à Aix-les-Bains, c'est une surpression dans la cabine qui aurait provoqué un jet de vapeur à très haute température selon la gendarmerie. Une information que confirme Serge Chevalier, le président de l'association « Les Chemins de fer du Creusot », joint par téléphone. Dix personnes, toutes membres de l'association, se trouvaient à bord au moment de l'incident. Deux sont indemnes.

« Départ de Montmélian (Savoie), tout va bien ! » : à 15h03, Yann Janaudy, membre de l'association «Les Chemins de fer du Creusot» envoie ce SMS pour rassurer sa maman. Le jeune homme est le conducteur de la 241P17. « Mon fils [Yann Janaudy] a été atteint au visage. Il a été transporté sur Lyon », indique la maman.

Laurent est l'un des deux passagers épargnés. Vêtu comme un cheminot des années 50, le visage noir de suie, il n'a pas souhaité s'exprimer alors qu'il s'affairait dans la locomotive après l'incident pour tenter de libérer au plus vite la voie ferrée. « Elle a été fabriquée en 1949 au Creusot. Mon fils la retape depuis 15 ans », précise la maman du blessé.

L'engin, un monument historique, la plus grosse locomotive à vapeur qui roule en Europe, restera immobilisé sur Chambéry pour les besoins de l'enquête. La locomotive devait récupérer un wagon de 400 voyageurs rassemblés en gare d'Aix-les-Bains à l'occasion du festival Navig'Aix. Finalement, le voyage s'est terminé à bord d'un TGV qui a déposé les voyageurs en gare du Creusot en fin de soirée. (Thomas Lanier, "Dauphiné libéré" et Florence Richard)





Le Creusot : la locomotive 241 P17 bientôt sur les rails. (france3-regions.francetvinfo.fr du 9/1/2013)

La locomotive classée "monument historique" est en réparation depuis un accident survenu en 2011. Si tout va bien, elle pourrait reprendre ses voyages en avril prochain.
Les passionnés attendent avec impatience le redémarrage de la 241 P17 fabriquée par les établissements Schneider du Creusot en 1949. La machine est à l'arrêt depuis un accident qui s'était produit le 28 août 2011 en Savoie. Un tube à fumée s'était rompu et avait provoqué un important dégagement de vapeur dans la cabine. Huit personnes avaient été blessées, dont deux grièvement.

C'est une entreprise alsacienne, spécialisée dans les chaudières industrielles, qui est chargée de remettre la vieille dame en état de marche. Pour les salariés de "Stein Energie", ce chantier industriel est semblable à celui qui est mené sur des chaudières, à la différence qu'il faut être ici un peu plus précis, expliquent-ils. Il a donc fallu créer une machine pour resserrer les diamètres des tubes surchauffeur qui ne sont pas standards.

Les travaux sur la locomotive vont se poursuivre jusqu'à fin janvier. La facture, qui s'élève à 80.000 euros, est prise en charge par la mairie du Creusot et les Monuments Historiques. La chaudière devra être certifiée par l'APAVE. Une fois munie de cette certification, la 241P17 pourra repartir sur de bons rails. Il existe encore 4 modèles de ce type. Mais, la P17 est la seule qui roule encore pour le plus grand plaisir des nostalgiques du chemin de fer à vapeur ! Avec ses 216 tonnes et ses 4.000 chevaux, elle est d'ailleurs la plus puissante locomotive à vapeur en activité en Europe.



Sources principales des informations



ADB = Archives Départementales du Finistère à Brest
ADQ = Archives Départementales du Finistère à Quimper
AML = Archives Municipales de Landerneau


logo André Croguennec
 André J. Croguennec - Page créée le 1/2/2017, mise à jour 14/10/2017.

  ...  GA  ...
